Hoe bouw je een vriesdroger?
Aug 07, 2024
Laat een bericht achter
Het bouwen van een vriesdroger kan een lonend project zijn, dat een dieper begrip biedt van de technologie en processen die betrokken zijn bij het conserveren van voedsel en andere materialen. Deze gids leidt u door de basisprincipes van het bouwen van eenMicro-vriesdroger,een kleine vriesdroger die geschikt is voor thuis- of laboratoriumgebruik. We behandelen de essentiële componenten, het stapsgewijze bouwproces en tips om optimale prestaties te garanderen.
Vriesdrogen begrijpen
De basisprincipes van vriesdrogen
Vriesdrogen, of lyofilisatie, omvat drie hoofdfasen: het bevriezen van het materiaal, het verlagen van de druk om sublimatie mogelijk te maken en ten slotte het verwijderen van het resterende vocht. Dit proces behoudt de structuur, smaak en voedingswaarde van het materiaal veel beter dan traditionele droogmethoden.
Waarom een microvriesdroger bouwen?
Het bouwen van een miniatuurvriesdroger dient verschillende cruciale doeleinden in verschillende industrieën. Een van de belangrijkste redenen is het vermogen om kwetsbare materialen en stoffen effectief te conserveren. Vriesdrogen maakt het mogelijk om vocht te verwijderen terwijl de structuur en eigenschappen van het originele product behouden blijven, waardoor het ideaal is voor gevoelige biologische monsters, farmaceutische producten en bepaalde voedingsmiddelen.
Een ander belangrijk voordeel is de langere houdbaarheid die het biedt. Door water te verwijderen, vermindert vriesdrogen het risico op bederf en microbiële groei aanzienlijk, waardoor de opslagstabiliteit van het product wordt verlengd. Dit is met name gunstig voor bederfelijke artikelen die lange tijd zonder koeling moeten worden bewaard.
Bovendien bieden microvriesdrogers schaalbaarheid en flexibiliteit. Ze kunnen worden ontworpen om kleine batches monsters in onderzoekslaboratoria te verwerken of grotere hoeveelheden voor commerciële productie. Deze aanpasbaarheid maakt vriesdrogers veelzijdige hulpmiddelen in onderzoeks-, productie- en zelfs noodscenario's waarbij het bewaren van materialen in hun oorspronkelijke staat van cruciaal belang is.
Met het bouwen van miniatuurvriesdrogers wordt in essentie tegemoetgekomen aan de behoefte aan betrouwbare conserveringsmethoden die de productintegriteit behouden, de houdbaarheid verlengen en flexibiliteit bieden bij het verwerken van verschillende soorten en hoeveelheden materialen in verschillende toepassingen.

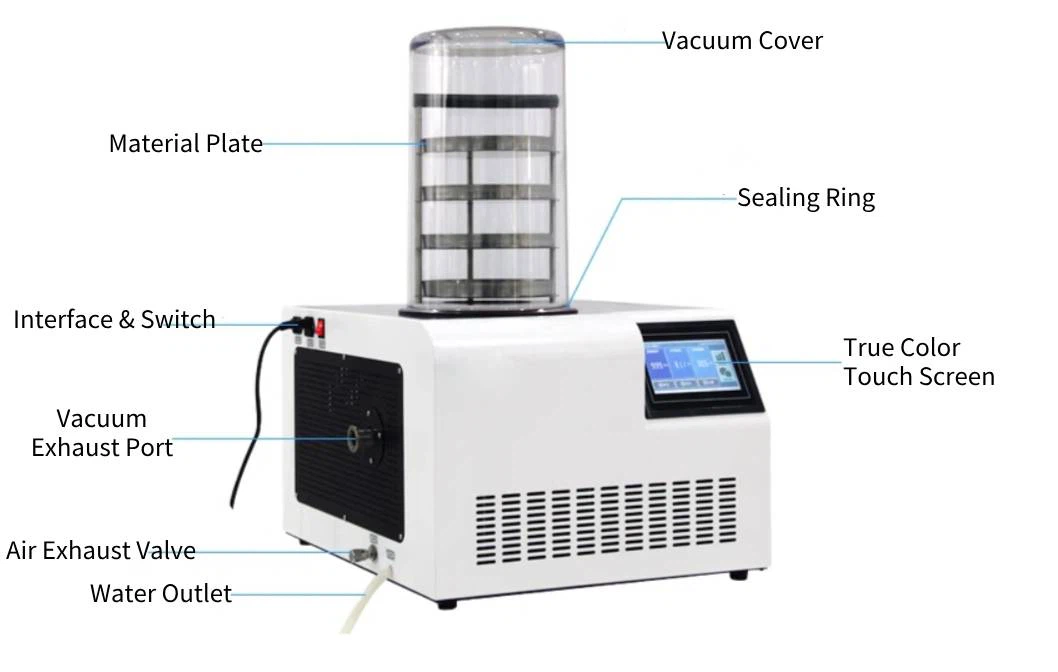

Essentiële componenten van een microvriesdroger
Miniatuurvriesdrogers zijn essentiële hulpmiddelen in verschillende industrieën, zoals farmaceutica, voedselverwerking en biotechnologie. Het begrijpen van hun belangrijkste componenten is cruciaal voor het optimaliseren van hun prestaties en het garanderen van efficiënte vriesdroogprocessen.
Vacuüm systeem
Het hart van een miniatuurvriesdroger is het vacuümsysteem, dat een cruciale rol speelt in het vriesdroogproces. Dit systeem creëert een omgeving met lage druk in de droogkamer, waardoor sublimatie van bevroren water uit het product wordt vergemakkelijkt. Het vacuümsysteem omvat doorgaans een vacuümpomp die lucht en vochtdamp verwijdert, waardoor het gewenste vacuümniveau gedurende de droogcyclus wordt gehandhaafd. Het zorgt voor efficiënte sublimatie en behoud van de integriteit van het product door oxidatie en degradatie te voorkomen.
Koelsysteem
Microvriesdrogers zijn uitgerust met een robuust koelsysteem om de lage temperaturen te bereiken en te behouden die nodig zijn om het product te bevriezen. Dit systeem omvat vaak een compressor en een koelunit die de droogkamer koelt tot temperaturen onder het vriespunt, doorgaans rond de -40 graden (-40 graden F) of lager. Het koelsysteem zorgt voor snel bevriezen van het product, waarbij ijskristallen worden gevormd die later tijdens de droogfase sublimeren.
Verwarmingssysteem
Een nauwkeurig verwarmingssysteem is essentieel voor het regelen van de temperatuur in de droogkamer tijdens de sublimatiefase. Na het invriezen van het product verhoogt het verwarmingssysteem geleidelijk de kamertemperatuur om sublimatie van het bevroren water te bevorderen. Deze fase is cruciaal voor het verwijderen van vocht zonder het ijs te laten smelten, waardoor de structuur en kwaliteit van het gedroogde product behouden blijven. Het verwarmingssysteem is vaak geïntegreerd met temperatuursensoren en controllers om optimale droogomstandigheden te behouden.
Droogkamer
De droogkamer is waar het vriesdroogproces plaatsvindt. Het is ontworpen om de producttrays of planken te huisvesten en overal een uniforme temperatuur en vacuümcondities te handhaven. De kamer is doorgaans geïsoleerd om warmteoverdracht te minimaliseren en stabiliteit te behouden tijdens lange droogcycli. De grootte en configuratie variëren afhankelijk van de capaciteit en het beoogde gebruik van de miniatuurvriesdroger, van kleinschalige laboratoriummodellen tot grotere industriële units.
Controle- en bewakingssystemen
Moderne microvriesdrogers zijn uitgerust met geavanceerde controle- en bewakingssystemen om het droogproces te automatiseren en optimaliseren. Deze systemen omvatten programmeerbare logische controllers (PLC's) of computerinterfaces die parameters zoals temperatuur, vacuümniveau en droogtijd regelen. Ze stellen operators in staat om nauwkeurige droogprotocollen in te stellen en de voortgang in realtime te bewaken, wat consistentie en reproduceerbaarheid in droogcycli garandeert. Geïntegreerde sensoren geven feedback over kritische parameters, waardoor aanpassingen voor optimale droogprestaties mogelijk zijn.
Het bouwen van de microvriesdroger
Stap 1: De vriezer monteren
Begin met het opzetten van de vriezer. Zorg ervoor dat deze een stabiele temperatuur van ten minste -40 graden F (-40 graden ) kan handhaven. Dit is essentieel om het materiaal gelijkmatig en grondig te bevriezen.
01
Stap 2: Het vacuümsysteem instellen
Sluit de vacuümpomp aan op de droogkamer. Zorg ervoor dat alle verbindingen luchtdicht zijn om de lagedrukomgeving te behouden. Een hoogwaardige vacuümpomp die in staat is om drukken onder 1 millibar te bereiken, wordt aanbevolen voor effectief vriesdrogen.
02
Stap 3: De droogkamer bouwen
Bouw de droogkamer met behulp van helder acryl of een ander duurzaam, niet-reactief materiaal. Zorg ervoor dat het een veilige afdichting heeft om het vacuüm te behouden. Installeer planken of trays om het materiaal gelijkmatig te houden.
03
Stap 4: De warmtebron installeren
Als u een warmtebron gebruikt, plaatst u de verwarmingselementen gelijkmatig rond de droogkamer. Een programmeerbare warmteregelaar kan helpen de temperatuur te regelen, wat zorgt voor een gelijkmatige sublimatie.
04
Stap 5: De condensor toevoegen
Plaats de condensorspiralen in de droogkamer, verbonden met een extern koelsysteem. Deze opstelling zal het vocht dat door het materiaal wordt gesublimeerd opvangen en opnieuw bevriezen, waardoor de lage luchtvochtigheid die nodig is voor efficiënt drogen behouden blijft.
05
Tips voor optimale prestaties
Temperatuur en druk bewaken
Controleer regelmatig de temperatuur en druk in de droogkamer. Consistente lage temperaturen en druk zijn cruciaal voor effectief vriesdrogen.
Zorgen voor luchtdichte afdichtingen
Controleer alle afdichtingen en verbindingen regelmatig om er zeker van te zijn dat ze luchtdicht zijn. Lekkages kunnen de lagedrukomgeving in gevaar brengen, wat de kwaliteit van het gevriesdroogde materiaal beïnvloedt.
Onderhoud van de apparatuur
Reinig en onderhoud regelmatig alle componenten, met name de vacuümpomp en condensor, om ervoor te zorgen dat ze efficiënt werken. Goed onderhoud verlengt de levensduur van uw vriesdroger en zorgt voor consistente prestaties.
Conclusie
Het bouwen van een microvriesdroger vereist zorgvuldige planning en assemblage van specifieke componenten. Door de principes van vriesdrogen te begrijpen en deze gids te volgen, kunt u een betrouwbare vriesdroger bouwen die is afgestemd op uw behoeften. Of het nu voor thuisgebruik of laboratoriumexperimenten is, een goed gebouwde vriesdroger biedt een veelzijdige en efficiënte methode voor het conserveren van een breed scala aan materialen. Voor meer gedetailleerde informatie over chemische laboratoriumapparatuur en andere conserveringsmethoden kunt u contact met ons opnemen viasales@achievechem.com.
Referenties
Harvest Right: Informatie over vriesdrogers en hun toepassingen.
Labconco: Inzicht in laboratoriumvriesdrogers.
National Center for Home Food Preservation: Informatiebronnen over technieken voor het conserveren van voedsel.
Excalibur Dehydrators: Informatie over dehydrators en hun toepassingen.
WebMD: Gezondheidsvoordelen en voedingsinformatie over gedehydrateerde en gevriesdroogde voedingsmiddelen.
