Heeft Rotovap theoretische platen?
Apr 14, 2024
Laat een bericht achter
Nee,rotatieverdampers (rotovaps)hebben geen theoretische platen in dezelfde zin als destillatiekolommen. Het concept van theoretische platen wordt doorgaans geassocieerd met fractioneringsprocessen zoals destillatie, waarbij de scheiding van componenten plaatsvindt door herhaalde verdampings- en condensatiefasen langs de lengte van de kolom.
Bij een rotovap is het primaire scheidingsmechanisme verdamping, gevolgd door condensatie. Het monster wordt onder verminderde druk in een kolf verwarmd, waardoor de vluchtigere componenten verdampen. Deze dampen gaan vervolgens door een condensor waar ze worden gekoeld en weer in vloeibare vorm worden gecondenseerd. De gecondenseerde vloeistof wordt opgevangen in een aparte kolf, waardoor de gewenste componenten worden gescheiden van het oorspronkelijke monster.
Hoewel er geen concept bestaat van theoretische platen in een rotovap, kunnen factoren zoals de efficiëntie van de verdamping, de effectiviteit van condensatie en de zuiverheid van het verzamelde destillaat nog steeds het scheidingsproces beïnvloeden. Het aanpassen van parameters zoals temperatuur, vacuümniveau en rotatiesnelheid kan de prestaties van een rotovap voor een bepaalde toepassing optimaliseren, maar het scheidingsmechanisme verschilt fundamenteel van fractioneringsprocessen waarbij gebruik wordt gemaakt van theoretische platen.
Roterende verdamping begrijpen
Roterende verdamping omvat de toepassing van warmte en verminderde druk om de verdamping van oplosmiddelen uit vloeibare monsters te versnellen. De kerncomponenten van een typische rotovap omvatten een roterende kolf, een waterbad of verwarmingsmantel, een condensor en een vacuümpomp. Het monster wordt in de roterende kolf geplaatst, die vervolgens wordt onderworpen aan rotatie om het blootgestelde oppervlak te vergroten. Tegelijkertijd verhoogt het verwarmingselement de temperatuur van het monster, waardoor verdamping wordt bevorderd. De verdampte oplosmiddeldamp wordt door de condensor gecondenseerd en afzonderlijk opgevangen, waarbij de geconcentreerde opgeloste stof achterblijft. Dit proces is vooral waardevol bij de zuivering van organische verbindingen en de isolatie van vluchtige stoffen.
Roterende verdamping, ook bekend als rotovap, is een techniek die in laboratoria en de industrie wordt gebruikt om oplosmiddelen onder verminderde druk uit chemische oplossingen te verwijderen. Het is met name nuttig voor het concentreren of zuiveren van een oplossing door het oplosmiddel te verdampen en de gewenste verbinding(en) achter te laten.
Hier volgt een overzicht van hoe roterende verdamping werkt en de belangrijkste componenten ervan:

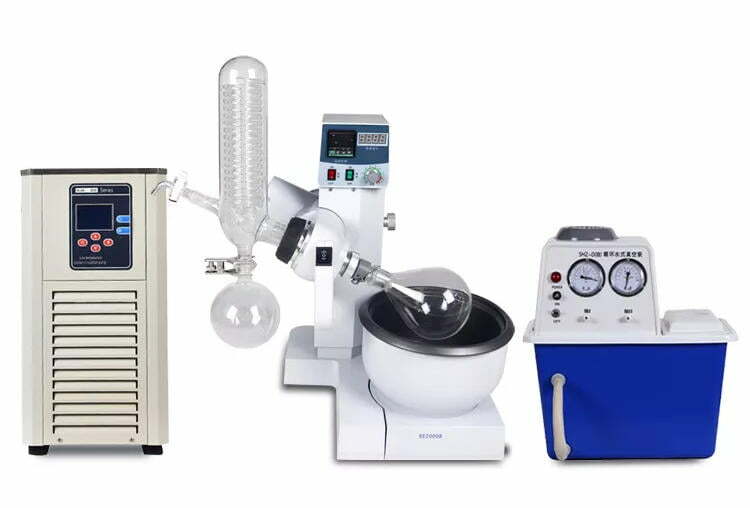

Rotatieverdamper (Rotovap):
De kernapparatuur die wordt gebruikt bij rotatieverdamping is de rotatieverdamper zelf. Het bestaat uit een vacuümdichte roterende kolf, meestal gemaakt van glas of metaal, verbonden met een waterbad voor temperatuurregeling.
De kolf is bevestigd aan een roterend mechanisme waardoor hij tijdens het verdampen continu kan roteren.
Een gemotoriseerd hefmechanisme brengt de kolf omhoog en omlaag om de onderdompelingsdiepte in het waterbad te regelen.
Vacuüm systeem:
Rotatieverdampers werken onder verminderde druk om het kookpunt van het oplosmiddel te verlagen, waardoor een snellere verdamping bij lagere temperaturen mogelijk wordt.
Een vacuümpomp wordt gebruikt om het vacuüm in het systeem te creëren en te behouden. Dit helpt om verdampte oplosmiddelmoleculen effectiever uit de kolf te verwijderen.
Waterbad:
Het waterbad zorgt voor indirecte verwarming van de kolf, waardoor nauwkeurige controle mogelijk is over de temperatuur van de oplossing die wordt verdampt.
Door de temperatuur van het waterbad aan te passen, kunnen gebruikers het verdampingsproces voor verschillende oplosmiddelen en verbindingen optimaliseren.
condensor:
De condensor is een belangrijk onderdeel dat het verdampte oplosmiddel afkoelt, waardoor het weer in vloeibare vorm condenseert.
Er worden verschillende soorten condensors gebruikt in rotatieverdampers, waaronder traditionele spiraalcondensors en efficiëntere ontwerpen zoals de "koude vinger" of "reflux" condensors.
Verzamelkolf:
Het gecondenseerde oplosmiddel wordt verzameld in een aparte kolf die op de condensor is aangesloten. Deze fles kan indien nodig eenvoudig worden verwijderd en vervangen.
Afhankelijk van de toepassing kan het verzamelde oplosmiddel worden weggegooid of verder worden verwerkt.
Operatie procedure:
De oplossing die het te verwijderen oplosmiddel bevat, wordt in de roterende kolf geplaatst.
De kolf is bevestigd aan de rotatieverdamper en het systeem is ingesteld voor vacuümbedrijf.
De vacuümpomp wordt ingeschakeld om een vacuüm in het systeem te creëren en het waterbad wordt tot de gewenste temperatuur verwarmd.
Terwijl de kolf draait en de druk afneemt, begint het oplosmiddel te verdampen.
Het verdampte oplosmiddel stroomt door de condensor, waar het weer condenseert tot een vloeistof en zich verzamelt in de aparte kolf.
Het verdampingsproces gaat door totdat het gewenste niveau van oplosmiddelverwijdering is bereikt.
Zodra de verdamping is voltooid, wordt het vacuüm opgeheven en kan de kolf met de geconcentreerde oplossing worden verwijderd voor verdere verwerking of analyse.
Onderzoek naar theoretische platen tijdens destillatie
In traditionele destillatieprocessen dienen theoretische platen als een theoretisch concept om de efficiëntie van de scheiding te beschrijven. Een theoretische plaat vertegenwoordigt een geïdealiseerd stadium binnen een destillatiekolom waarin de damp- en vloeistoffasen een evenwicht bereiken. Terwijl de damp door de kolom opstijgt, komt deze in contact met de dalende vloeistof, wat leidt tot gedeeltelijke condensatie en verrijking van de gewenste componenten.
Het aantal theoretische platen heeft rechtstreeks invloed op de zuiverheid en opbrengst van het destillaat. In de context van roterende verdamping is het concept van theoretische platen echter mogelijk niet direct van toepassing vanwege de inherente verschillen in werking en ontwerp.
Beoordeling van de aanwezigheid van theoretische platen in Rotovap
In tegenstelling tot traditionele destillatieopstellingen die worden gekenmerkt door verticale kolommen met meerdere fasen, werkt een rotovap volgens een ander principe. De roterende kolf dient als een dynamisch grensvlak tussen het vloeibare monster en de vacuümomgeving. Terwijl de kolf ronddraait, wordt voortdurend een nieuw oppervlak aan het vacuüm blootgesteld, waardoor een snelle verdamping mogelijk wordt gemaakt.
Hoewel dit proces overeenkomsten vertoont met destillatie, sluit de afwezigheid van vaste platen of trappen een directe analogie met theoretische platen uit. In plaats daarvan wordt de efficiëntie van roterende verdamping beïnvloed door parameters zoals rotatiesnelheid, badtemperatuur en vacuümsterkte.
Rotovap-prestaties optimaliseren
Om de efficiëntie van roterende verdamping te maximaliseren, gebruiken laboratoriumtechnici verschillende strategieën om operationele parameters te optimaliseren. Het aanpassen van de rotatiesnelheid van de kolf kan de verdampingssnelheid beïnvloeden, waarbij hogere snelheden over het algemeen een snellere verwijdering van het oplosmiddel bevorderen. Het regelen van de temperatuur van het verwarmingsbad of de mantel is cruciaal voor het handhaven van optimale omstandigheden voor verdamping en tegelijkertijd het voorkomen van monsterdegradatie. Bovendien zorgt het handhaven van een stabiel vacuümniveau voor consistente prestaties en voorkomt het stoten of schuimen van oplosmiddelen. Door deze parameters te verfijnen, kunnen onderzoekers nauwkeurige controle krijgen over het concentratie- en zuiveringsproces.
Toepassingen en beperkingen van Rotovap
Rotatieverdampers worden op grote schaal gebruikt in diverse wetenschappelijke disciplines, waaronder scheikunde, biologie en farmaceutisch onderzoek. Hun veelzijdigheid maakt ze van onschatbare waarde voor taken zoals het verwijderen van oplosmiddelen, het concentreren van monsters en het bereiden van extracten. Het is echter essentieel om de beperkingen te erkennen die inherent zijn aan roterende verdamping. Hoewel ze zeer efficiënt zijn voor vluchtige oplosmiddelen, zijn rotovaps mogelijk niet geschikt voor stoffen met hoge kookpunten of stoffen die gevoelig zijn voor thermische afbraak. Bovendien wordt de doorvoer van een rotovap beperkt door de grootte van de kolf en de verdampingssnelheid, waardoor deze geschikter is voor kleinschalige experimenten.
Conclusie
Concluderend: hoewel het concept van theoretische platen fundamenteel is voor traditionele destillatieprocessen, is de toepassing ervan op roterende verdamping minder eenvoudig. Rotatieverdampers werken volgens een ander principe, waarbij gebruik wordt gemaakt van rotatie en vacuüm om de verwijdering van oplosmiddelen te vergemakkelijken in plaats van vaste fasen. Hoewel rotovaps ongeëvenaarde efficiëntie en veelzijdigheid bieden voor laboratoriumtoepassingen, wordt hun werking bepaald door verschillende parameters en mechanismen. Door de onderliggende principes van roterende verdamping te begrijpen en operationele parameters te optimaliseren, kunnen onderzoekers het volledige potentieel van dit onmisbare hulpmiddel bij chemische synthese en analyse benutten.
Referenties:
https://www.sciencedirect.com/topics/chemistry/rotary-evaporator
https://pubs.acs.org/doi/10.1021/acs.jchemed.5b00443
https://www.sigmaaldrich.com/technical-documents/articles/analytical/rotary-evaporation.html
