Splitbuisoven

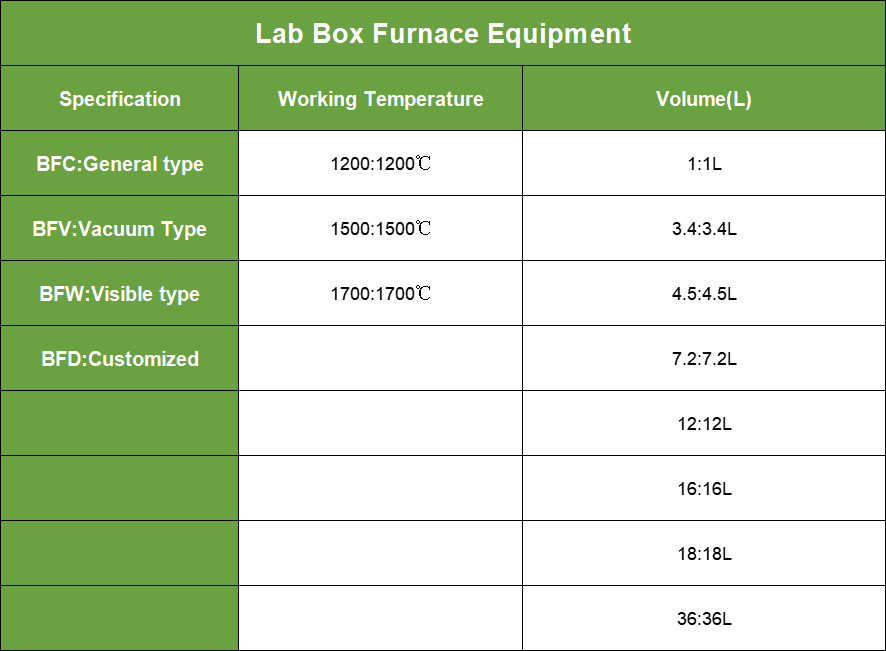

2.Lab Box Furnace Apparatuur: 1l -36 l
3. Werktemperatuur kan 1200 graden bereiken -1700 diploma
*** Prijslijst voor geheel hierboven, informeer ons om te krijgen
Beschrijving
Technische Parameters
Splitbuisoven, is een geavanceerde verwarmingsapparatuur die veel wordt gebruikt in meerdere hightech velden, zoals materiaalwetenschappen, chemische engineering en halfgeleiderproductie. Het unieke en slimme ontwerp stelt de ovenbuis in staat om in twee delen langs de lengte te splitsen, wat het vervangingsproces van werkbuizen of monsters aanzienlijk vergemakkelijkt. Tegelijkertijd ondersteunt het ook het gebruik van buizen en reactoren van verschillende grootte en specificaties, waardoor voldoet aan de behoeften van verschillende experimenten en processen.
Dit type oven heeft niet alleen een unieke structuur, maar heeft ook krachtige functies en wordt meestal gebruikt voor een reeks complexe en delicate processen zoals dampafzetting, warmtebehandeling, oxidatiediffusie, enz. In omgevingen hoge temperatuur. Tijdens het dampafzettingsproces op de hoge temperatuur kan het een stabiele en controleerbare hoge-temperatuuromgeving bieden om de soepele voortgang van het depositieproces te waarborgen; Tijdens het warmtebehandelingsproces kan het precies de temperatuur en de tijd regelen om het verwachte materiaalaanpassingseffect te bereiken; Tijdens het proces van oxidatiediffusie kan het de nodige oxidatieratmosfeer en temperatuuromstandigheden bieden om de oxidatie- en diffusiereacties van het materiaal te bevorderen.
Parameters
Structurele compositie
In termen van structurele samenstelling,splitbuisovenis een nauwkeurig en krachtig verwarmingsapparaat, met kerncomponenten, waaronder ovenlichaam, verwarmingselement, temperatuurregelaar, werkbuis en een reeks accessoires, die elk een onmisbare rol spelen.
Ovenlichaam:De hoofdstructuur is meestal zorgvuldig vervaardigd van hoogwaardige vacuüm gevormde isolatiematerialen. Dit materiaal heeft niet alleen een uitstekende weerstand van hoge temperaturen, maar heeft ook uitstekende isolatie- en thermische isolatie -effecten, die het warmteverlies effectief kunnen verminderen en de verwarmingsefficiëntie van de oven kunnen verbeteren. Het interieur van de oven is ingenieus ingebed met vrije stralende verwarmingsdraadelementen, die gelijkmatig op de binnenwand van de oven worden verdeeld, zodat warmte gelijkmatig en snel kan worden overgebracht naar de werkbuis en de interne monsters of reactoren. De ovenlichaam is verdeeld in twee delen langs de lengte en verbonden door stevige en duurzame scharnieren. Met dit ontwerp kan de ovenlichaam gemakkelijk worden geopend en gesloten, waardoor de vervanging van werkende buizen en het laden en lossen van monsters aanzienlijk wordt vergemakkelijkt.
Verwarmingselement:Een belangrijk onderdeel, meestal gemaakt van hoogwaardige weerstandsdraad, zoals Fe Cr al-legering gedoteerd met MO, enz. Deze weerstandsdraden hebben een goede geleidbaarheid en hoge temperatuurweerstand, en kunnen stabiel werken bij hoge stroomdichtheden, waardoor voldoende warmte wordt gegenereerd om te voldoen aan experimentele vereisten. Het verwarmingselement zet elektrische energie om in thermische energie door stroomverwarming, waardoor de temperatuur in de oven precieze controle van de temperatuur wordt bereikt.
Temperatuurregelaar:Het is verantwoordelijk voor het bewaken en reguleren van de temperatuur in de oven. De temperatuurcontroller neemt meestal geavanceerde PID -controletechnologie aan, die het vermogen van het verwarmingselement automatisch kan aanpassen volgens de ingestelde temperatuurcurve en experimentele vereisten, waardoor de stabiliteit en nauwkeurigheid van de temperatuur in de oven wordt gewaarborgd. Tegelijkertijd is de temperatuurregelaar ook uitgerust met zeer nauwkeurige thermokoppels en temperatuursensoren, die de temperatuurveranderingen in de oven in realtime kunnen volgen en de gegevens naar de controller kunnen feedback voor precieze aanpassing.
Werkbuis:Een component die wordt gebruikt om monsters of reactoren te plaatsen, meestal gemaakt van hoge temperatuur en corrosiebestendige materialen zoals kwarts, keramiek of roestvrij staal. De grootte en vorm van de werkbuis kunnen worden aangepast volgens experimentele vereisten om monsters of reactoren van verschillende maten en vormen te huisvesten. Tijdens het werkproces kan de werkbuis het monster of de reactor beschermen tegen externe omgevingsinterferentie, terwijl ervoor zorgen dat warmte gelijkmatig en snel kan worden overgebracht naar het monster of de reactor.
Bijlagen:zoals gasregelsysteem, vacuümpomp, monsterhouder, enz. Deze bijlagen kunnen de functionaliteit en toepassingsbereik van de oven verder uitbreiden en voldoen aan meer diverse experimentele behoeften. Gasbesturingssystemen kunnen bijvoorbeeld de samenstelling en stroomsnelheid van de ovenatmosfeer nauwkeurig regelen, waardoor de verwarmingsbehandeling van monsters of reactoren onder specifieke atmosferen wordt bereikt; Een vacuümpomp kan lucht en onzuiverheden uit de oven verwijderen en een schone en zuurstofvrije omgeving bieden voor experimenten; De monsterhouder kan het monster of de reactor gemakkelijk repareren en ondersteunen, waardoor de stabiliteit en veiligheid tijdens het verwarmingsproces wordt gewaarborgd.
Samenvattend weerspiegelt de structurele samenstelling van het product niet alleen het precieze en complexe ontwerp, maar toont ook de krachtige functionaliteit en een breed scala aan toepassingen. Deze componenten werken samen en werken samen, waardoor het product een onmisbaar verwarmingsapparaat is in velden zoals materiaalwetenschappen, chemische engineering en halfgeleiderproductie.
Hoofdkenmerken
Flexibiliteit
Door buisadapters te gebruiken, kan dezelfde oven worden gebruikt met buizen met verschillende diameters om aan verschillende experimentele behoeften te voldoen.
01
Eenvoudig te vervangen werkbuizen
Het split -ontwerp maakt het gemakkelijker om werkbuizen te vervangen en ondersteunt het gebruik van reactoren of werkbuizen met eindflenzen, die mogelijk moeilijk in te voegen zijn in niet -gesplitste ovens.
02
Verwarmingselementen beschermen
Het gebruik van een afzonderlijke werkbuis kan de verwarmingselementen beschermen tegen schade of verontreiniging, waardoor de levensduur van de oven wordt verlengd.
03
Temperatuuruniformiteit
Voor een Oven met drie zoneverwarming kan uitstekende temperatuuruniformiteit worden bereikt door de verwarmingslengte te delen in drie zones, elk met een eigen controller en thermokoppel.
04
Snelle verwarming en koeling
Materialen en het ontwerp van hoge kwaliteit zorgen voor een snelle verwarming en korte koeltijd van de oven, waardoor de experimentele efficiëntie wordt verbeterd.
05
Prestatieparameters en selectie
Maximale bedrijfstemperatuur
De maximale bedrijfstemperatuur van verschillende soorten ovens varieert, in het algemeen tussen 1000 graden en 1400 graden. De selectie moet worden bepaald op basis van de experimentele vereisten.
01
Verwarmingszone en lengte
Het aantal en de lengte van de verwarmingszones bepalen de temperatuuruniformiteit en verwerkingscapaciteit van de oven. Een oven met drie zoneverwarming heeft meestal een betere temperatuuruniformiteit.
02
Temperatuurregelaar
De nauwkeurigheid en programmeerbaarheid van de temperatuurregelaar zijn cruciaal voor het succes van het experiment. De PID-automatische controle- en aanpassingsfuncties, evenals programmeerbaarheid van meerdere fasen, kunnen de nauwkeurigheid en flexibiliteit van experimenten verbeteren.
03
Werkbuisgrootte:
De diameter en lengte van de werkbuis bepalen de grootte van het monster of de reactor die kan worden verwerkt. De selectie moet worden bepaald op basis van de experimentele vereisten.
04
Isolatiematerialen en verwarmingselementen:
Materialen van hoge kwaliteit en verwarmingselementen kunnen zorgen voor een snelle verwarming en korte koeltijd van de oven, waardoor de experimentele efficiëntie wordt verbeterd.
05
Casusanalyse
A splitbuisovenspeelt een cruciale rol bij de bereiding van grafeen, een materiaal dat bekend staat om zijn uitzonderlijke mechanische, elektrische en thermische eigenschappen. Dit gespecialiseerde apparaat is ontworpen om een gecontroleerde omgeving te bieden voor processen op hoge temperatuur, waardoor het ideaal is voor grafeensynthesemethoden die precieze temperatuurregeling en een inerte atmosfeer vereisen.
Temperatuurregeling
Ze zijn in staat om hoge temperaturen te bereiken en te handhaven, vaak tot 1200 graden of meer, wat essentieel is voor grafeengroeiprocessen zoals chemische dampafzetting (CVD). Deze ovens hebben meestal geavanceerde temperatuurregelaars die nauwkeurige verwarmings- en koelprofielen mogelijk maken, waardoor uniforme temperatuurverdeling in de ovenkamer wordt gewaarborgd.
Inerte sfeer
Grafeensynthese vereist vaak een inerte atmosfeer om oxidatie en verontreiniging te voorkomen. Ze kunnen worden uitgerust met gasinlaten en verkooppunten om de stroom inerte gassen zoals stikstof of argon te vergemakkelijken, waardoor een beschermende omgeving voor het grafeengroeiproces ontstaat.
Modulariteit en flexibiliteit
Het gesplitste ontwerp van de oven zorgt voor gemakkelijke toegang tot de ovenkamer, waardoor het handig is voor het laden en lossen van substraten. Deze functie is met name handig bij grafeensynthese, waarbij substraten mogelijk moeten worden geïntroduceerd of verwijderd in specifieke fasen van het proces.
CVD -grafeengroei
Een van de meest voorkomende methoden voor het synthetiseren van hoogwaardig grafeen is CVD. In dit proces wordt een koolstofbevattend voorlopergas bij hoge temperaturen in de ovenkamer geïntroduceerd. Het gas ontleedt op een katalytisch substraat, zoals koper of nikkel, wat resulteert in de groei van grafeenlagen. De oven biedt de nodige omgeving op hoge temperatuur en een inerte sfeer om dit proces te vergemakkelijken.
Uniforme verwarming
De precieze temperatuurregeling en uniforme verwarming van een oven zijn van cruciaal belang voor het bereiken van consistente grafeengroei over het substraat. Dit zorgt ervoor dat de resulterende grafeenfilms uniforme eigenschappen hebben, wat essentieel is voor hun toepassing in elektronische apparaten en andere geavanceerde technologieën.
Schaalbaarheid
Ze zijn verkrijgbaar in verschillende maten, waardoor de schaalbare productie van grafeen mogelijk is. Van kleinschalige onderzoeksexperimenten tot grootschalige productieruns, deze ovens kunnen worden aangepast om te voldoen aan de specifieke behoeften van verschillende grafeensyntheseprocessen.
Experimenteel doelstelling: Om hoogwaardig grafeen op kopersubstraat te bereiden door de cvd-dampafzettingsmethode.
Experimentele materialen:Koperplaat (als substraat), methaangas (als koolstofbron), waterstofgas (als reductiemiddel) en argongas (als beschermend gas).
Reinig het koperen blad grondig en plaats het in de werkbuis.
Installeer de werkbuis in de oven en sluit de gaspijpleiding en het thermokoppel aan.
Stel temperatuurprogramma en parameters van gasdebiet in.
Start de oven voor verwarming, terwijl u methaan, waterstof en argon voor dampafzettingsproces introduceert.
Nadat je de ingestelde temperatuur en tijd hebt bereikt, zet je de oven uit en stop je de ventilatie. Schakel het monster uit voor latere verwerking en karakterisering.
Grafeen van hoge kwaliteit werd met succes gekweekt op het kopersubstraat door karakterisatiemethoden zoals SEM- en Raman -spectroscopie. De morfologie en eigenschappen van grafeen voldoen aan de verwachte vereisten.
Split -ontwerp: De ovenlichaam is scharnierend en opgesplitst in twee helften over de lengte. Dit unieke ontwerp zorgt voor een eenvoudige invoeging en verwijdering van werkbuizen of reactoren, zelfs die met eindflenzen die moeilijk te herberichten in een niet-split-oven. Deze functie vereenvoudigt de uitwisseling van werkbuizen en maakt het gebruik van reactoren of werkbuizen van verschillende diameters mogelijk.
Temperatuurregeling: SplitbuisovensBiedt doorgaans precieze temperatuurregeling, vaak met PID -controllers die nauwkeurige en stabiele temperatuurinstellingen mogelijk maken. Ze kunnen hoge temperaturen bereiken, met sommige modellen die in staat zijn tot 1200 graden of zelfs hoger te bereiken, afhankelijk van het specifieke model en de toepassing.
Verwarmingszones: Deze ovens kunnen enkele of meerdere verwarmingszones hebben. Multi-zone modellen, zoals de HZS-serie, bieden een uitstekende temperatuuruniformiteit door de verwarmde lengte te delen in afzonderlijke zones, elk met een eigen controller en thermokoppel. Dit zorgt ervoor dat de gehele lengte van de werkbuis bij de gewenste temperatuur wordt gehandhaafd, wat cruciaal is voor processen zoals chemische dampafzetting (CVD) en het gloeien van materiaal.
Materiële flexibiliteit: Ze kunnen worden gebruikt met een breed scala aan buismaterialen, waaronder kwarts, keramiek en metaal, afhankelijk van de toepassingsvereisten. Met deze veelzijdigheid kunnen onderzoekers en ingenieurs het meest geschikte materiaal kiezen voor hun specifieke behoeften.
Atmosfeer controle: Veelsplitbuisovenszijn ontworpen om te werken onder gecontroleerde atmosferen, zoals inerte gassen (bijv. Stikstof, argon) of vacuümomstandigheden. Dit is vooral belangrijk voor processen die gevoelig zijn voor lucht of vocht, zoals OLED en Pled Fabrication.
Veiligheidsfuncties: Deze ovens bevatten vaak veiligheidskenmerken zoals over-temperatuurbescherming en nooduitsluitingssystemen om een veilige werking te garanderen en schade aan de apparatuur en monsters te voorkomen.
